一、設備設計原則：

1）嚴格執行現行的環保技術標準、規范，遵守和地方環保的有關法律、法規；

2）選用先進、合理、可靠的處理工藝，在確保處理排放達標的前提下，做到操作簡單、方便、小、投資省、運行費用低；

3）本工程系工程，尤其要注意保護，避免和二次污染。要求勞動衛生條件，貫徹生產和清潔文明生產的方針；

4）MBR一體化污水處理設備為了污水處理站水平，設計采用的自動化程度較高，操作人員的勞動強度低；

5）合理選用優質配件，能耗，工作效益和使用壽命，成本；

6）在工藝設計時，有較大的靈活性，可調性，以適應水量、水質的周期變化。采用一套污水處理設施，以的靈活性和可變性；

7）采用污泥前置回流硝解工藝，以污泥產生量；

8）因地制宜，合理布局，有效地利用空間。

二、工作原理

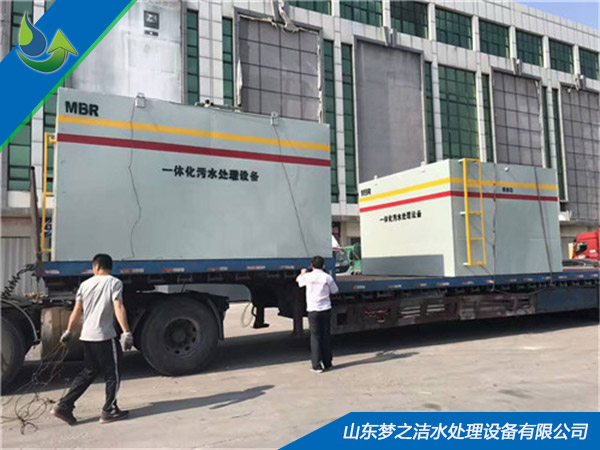

MBR一體化污水處理設備的核心部件是膜生物反應器（MBR)，它是膜分離技術與生物技術有機結合的新 型廢水處理技術。

污水進入MBR系統。A區為兼氧區，放置填料，并與活性污泥進行充分接觸。O區為好氧區，放置膜組件，使用PVDF膜將活性污泥和大分子有機物質截留住，省掉二沉池。活性污泥濃度因此大大提高，水力停留 時間（HRT)和污泥停留時間（SRT)可以分別控制，而難降解的物質在反應器中不斷反應、降解。進一步處 理之后，被處理水可以達標排放或回用。此外，輸送到MBR系統中的空氣也是處理過程中非常重要的一部分，它可以促進反應器中流體的循環流動，提高活性污泥的降解效率，還可以使中空纖維膜絲之間發生相互摩擦，清潔膜組件。

三、設備處理工藝：

MBR膜污水處理設備針對該項目具體污水水質的特點，擬定方案。本方案采用常規的“A/O生物氧化+多介質過濾器+設備+疊螺污泥脫水機”工藝，該處理工藝較為成熟，操作運行方便，日常費用低廉，，主要設備為鋼結構，考慮到周邊和衛生問題，故該污水處理工程決定采用全埋地式結構，上部覆土，種植花木、草坪，進一步美化。

1、格柵

在污水進入調節池前設置一道格柵，用以去除污水中的軟性纏繞物、較大固顆粒雜物及飄浮物，從而保護后續工作水泵使用壽命并降低系統處理工作負荷。格柵井設置鋼筋砼結構，格柵采用手動框式。

2、調節池（集水池）

污水經格柵處理后進入調節池進行水量、水質的調節均化，保證后續生化處理系統水量、水質的均衡、穩定、又對污水中有機物起到一定的降解功效，提高整個系統的抗沖擊性能和處理效果。調節池設計為鋼筋砼結構。

3、水解酸化池水解酸化池由池體、填料和布水系統組成。生物的厭氧發酵分為四個階段：水解階段；酸化階段；酸性衰退階段及甲烷化階段。在水解階段，固體物質降解為溶解性物質，大分子物質降解為小分子物質。厭氧反應池是把反應控制在第二階段完成之前，故水力停留時間短，效率高，同時提高了污水的可生化性。

水解酸化池啟動后，污水由布水系統進入池體，由池底向上流動，經細菌形成的污泥層和填料層時，污泥層對懸浮物、有機物進行吸附、網捕、生物學絮凝、生物降解作用，使污水在降解COD的同時也得以澄清。填料層的設置為提高水解酸化池污泥層的穩定性及微生物量起到積極作用，并起到了較強的截流作用，對去除水體的SS有較好的效果。

4、接觸氧化池生物接觸氧化工藝主要由填料、曝氣系統、進出水系統組成。通過投加填料，培養產生生物膜，有效的提高了活性污泥的濃度。與傳統活性污泥法相比，停留時間短、抗沖擊負荷能力強、處理效率高、污泥產量低。接觸氧化池分為兩級，總停留時間為3－6h，氣水比8－12：1，池中采用新型彈性立體填料，比表面積大，微生物易掛膜，脫膜，在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度。

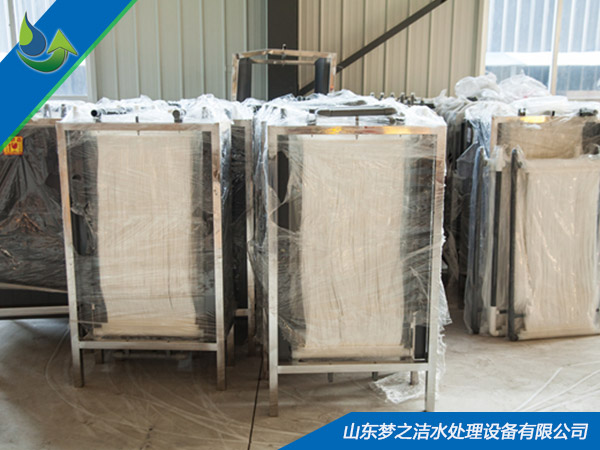

5、MBR膜池膜生物反應器（MembraneBio-Reactor,MBR）為膜分離技術與生物處理技術有機結合之新型態廢水處理系統。以膜組件取代傳統生物處理技術末端二沉池，在生物反應器中保持高活性污泥濃度，提高生物處理有機負荷，從而減少污水處理設施占地面積，并通過保持低污泥負荷減少剩余污泥量。主要利用沉浸于好氧生物池內之膜分離設備截留槽內的活性污泥與大分子有機物。膜生物反應器因其有效的截留作用，可保留世代周期較長的微生物，可實現對污水深度凈化，同時硝化菌在系統內能充分繁殖，其硝化效果明顯，對深度除磷脫氮提供可能。

6、清水池清水池主要用于儲存膜抽吸出水，便于膜反洗及中水回用。

7、污泥池定期監測MBR膜池內污泥濃度，當污泥濃度過高時，通過污泥泵排放至污泥池，污泥池內敷設曝氣管，使污泥進行好氧消化，經消化后所剩的污泥量極少，一般每年只需用吸糞車運出2－3次即可。

8、設備間設備間內主要有電器設備、風機、抽吸泵、反洗泵、加藥設備等。設計時嚴格控制，防止曝氣時污水倒灌。兩臺風機交替使用，為污水生物氧化及污泥好氣消化提供足夠的空氣。也可使用水下曝氣機提供空氣，無噪音，并可不建泵房；兩臺抽吸泵交替使用，并定期對膜系統進行加藥反洗。

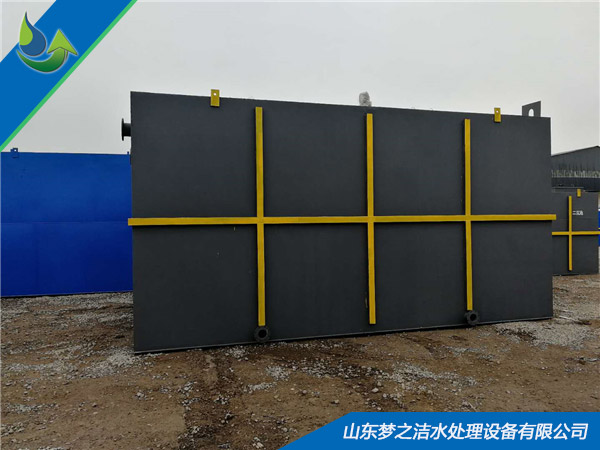

9、整個一體化污水處理設備的基礎或坑池視用戶要求制作，可直接挖坑修平，裝進設備后再將土埋上，也可先做磚墻結構成或混凝土結構的整池基礎，設備就位后再蓋上平板，同時設備與池邊留有適當查修間隙。

四、設備應用范圍

MBR一體化污水處理設備采用上先進的生物處理工藝，集去除BOD5，COD，NH3N于一身,是目前較的污水處理設備。一體化污水處理設備被廣泛用于賓館、別墅小區、醫院廢水及居民住宅小區的綜合污水處理，替代了去除率很低，處理后不能達到綜合排放標準的化糞池。經過實際應用表明，設備是一種處理效果十分且方便的設備。
